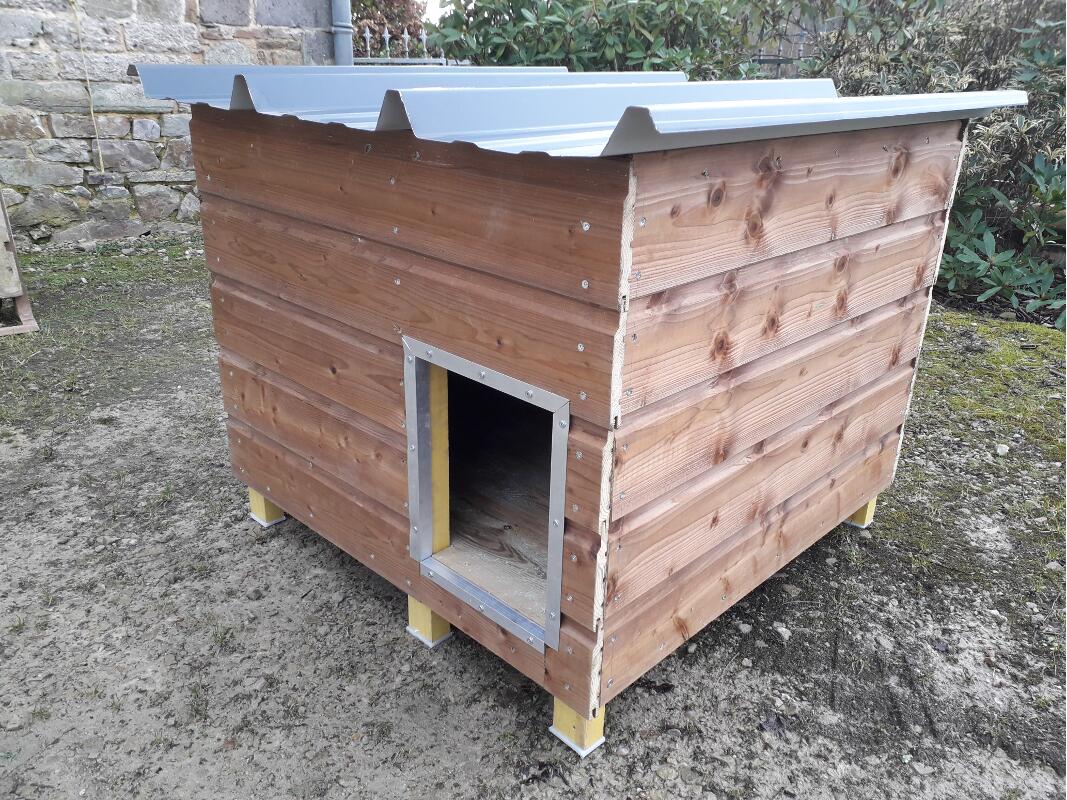

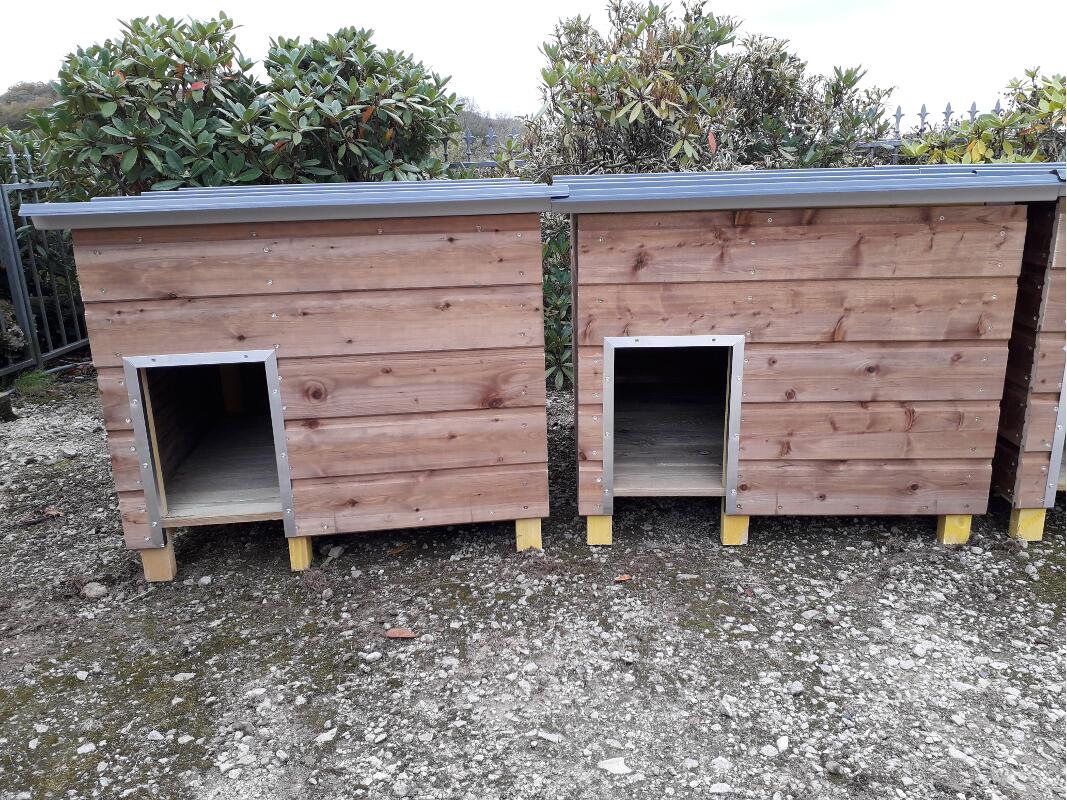

Le Matériel utilisé à l'élevage

Le bois:

• 1 botte de clin Montana (5 lames) 21 x 132 x 4170 mm.
• 2 planches de bardage agricole 18 x 150 x 3500 mm.
• 3 tasseaux sapin 58 x 38 x 4000 mm.

La quincaillerie:

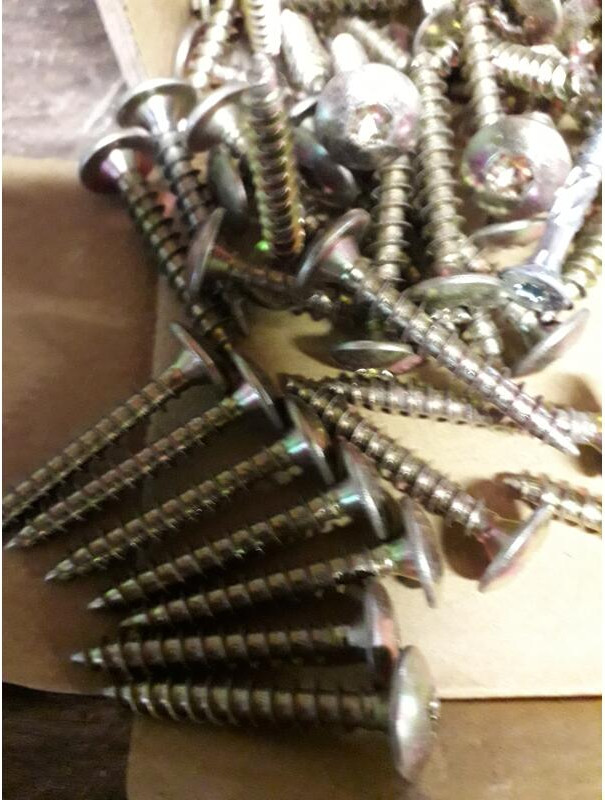

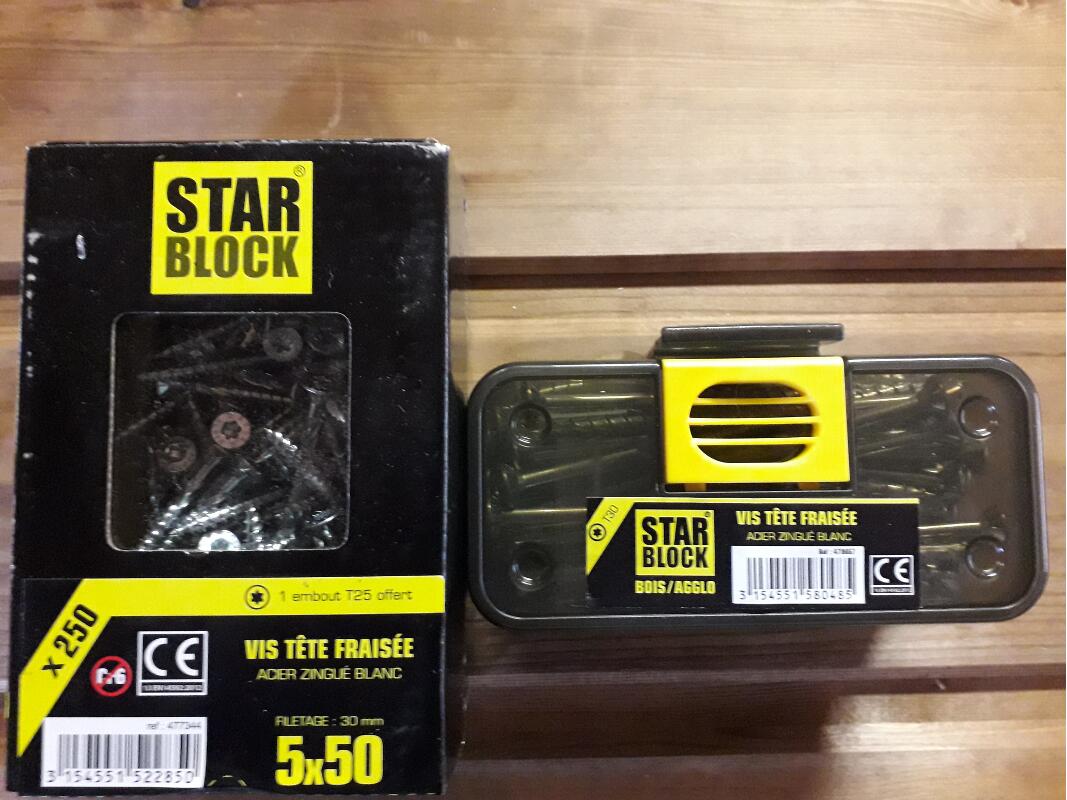

• 1 boite de Starblock 5 x 50 mm (125 p/niche).

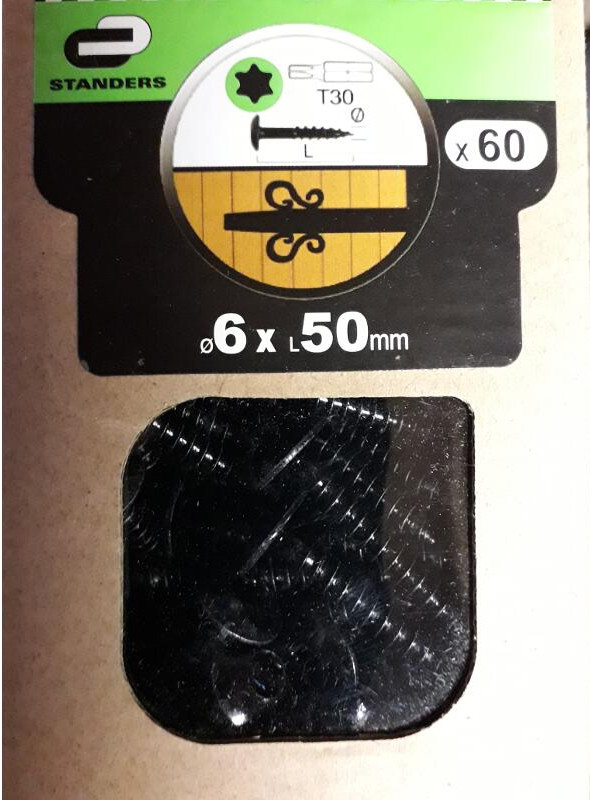

• 1 boite de vis de penture 6 x 50 mm. (9 p/niche).
• 1 boite de longues vis 6 x 100 mm. (4 p/niche).
• 1 tôle bac acier 25 microns 2 m x 1 m ( 1m²/niche)
• 1 profilé alu L 21 mm x 21 mm x 100 mm.
• 1 profilé alu U 21 x 21 x 21 x 100 mm.

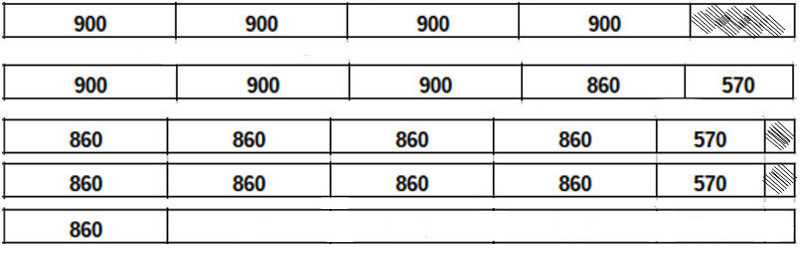

Le clin:

7 x 900 mm.

10 x 860 mm.

3 x 570 mm.

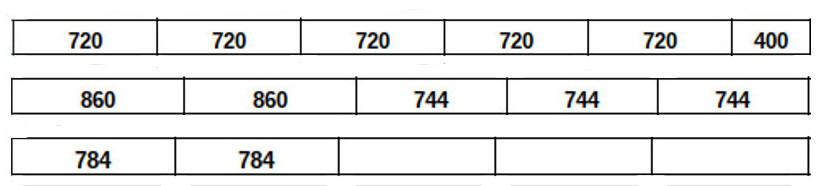

Les tasseaux:

5 x 720 mm. (pieds)

2 x 860 mm. (haut long)

3 x 744 mm. (haut/bas court)

2 x 784 mm. (bas long)

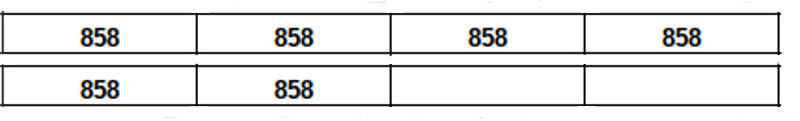

Le plancher:

6 x 858 mm.

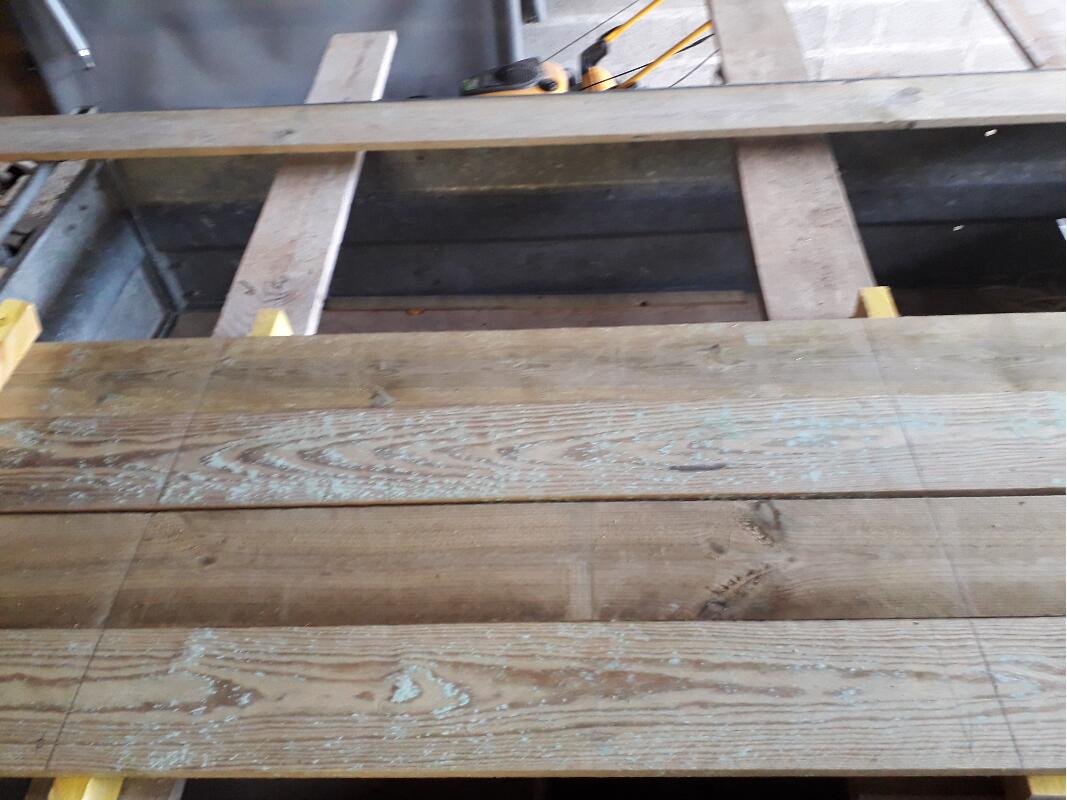

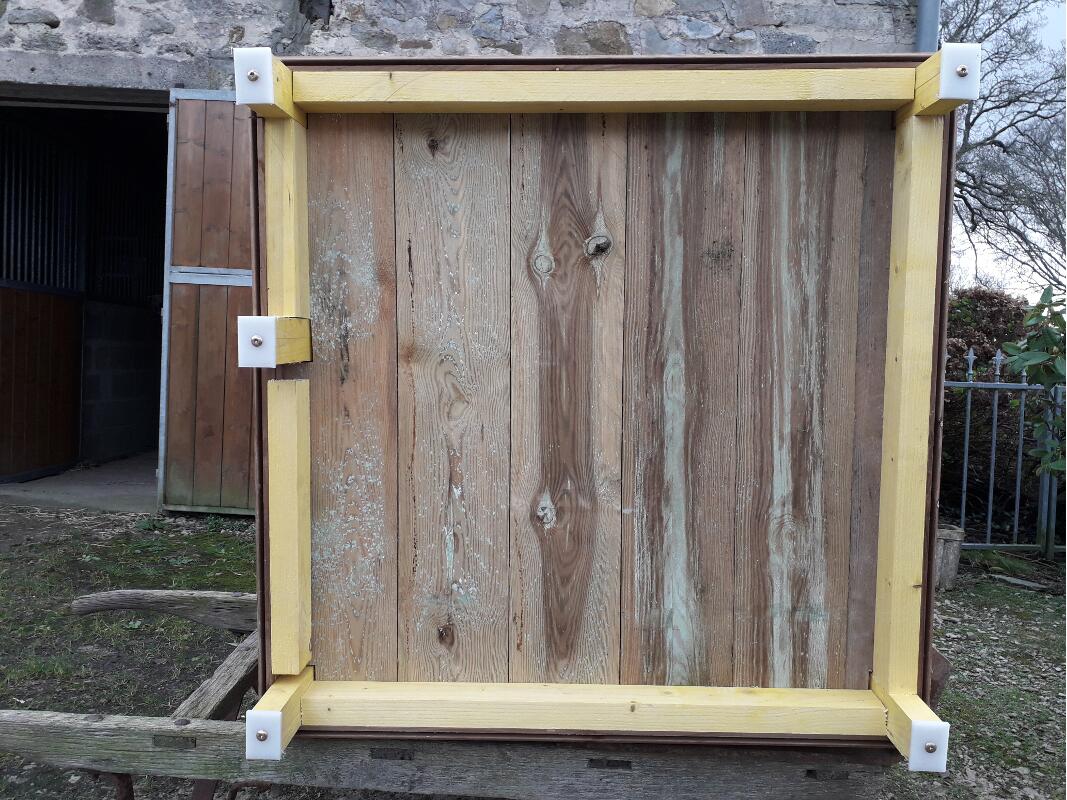

1 - La table de montage.

L'idéal est d'utiliser une table de montage sur laquelle on peut tracer des lignes de références, Elle vous aideront a positionner les côtés assemblés au moment du montage. Si vous n'avez pas de table, vous pouvez utiliser les planches en les mettant côte à cote, et bloquées à l'aide de serre-joints.

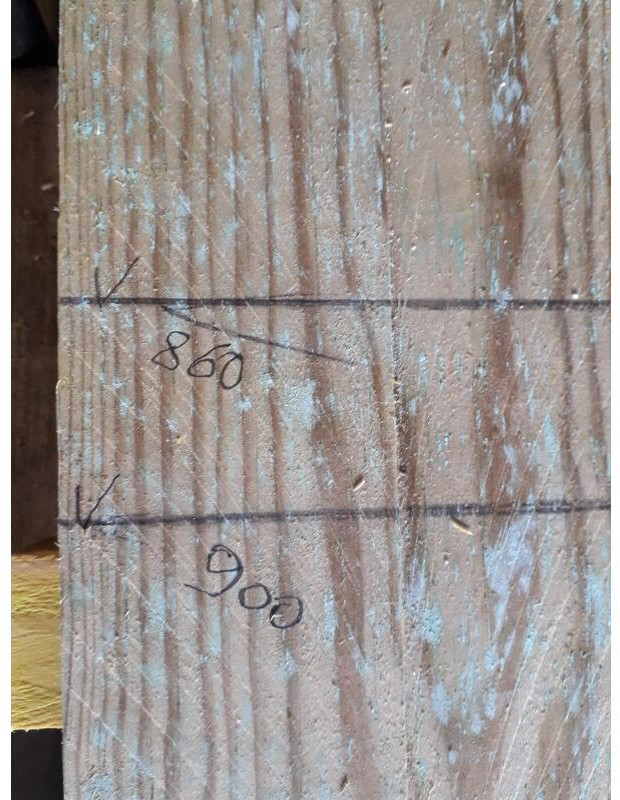

A GAUCHE, LIGNE0 - COTE 0. A DROITE: LIGNE1 - COTE 860 mm. A DROITE: LIGNE2 - COTE 900 mm.

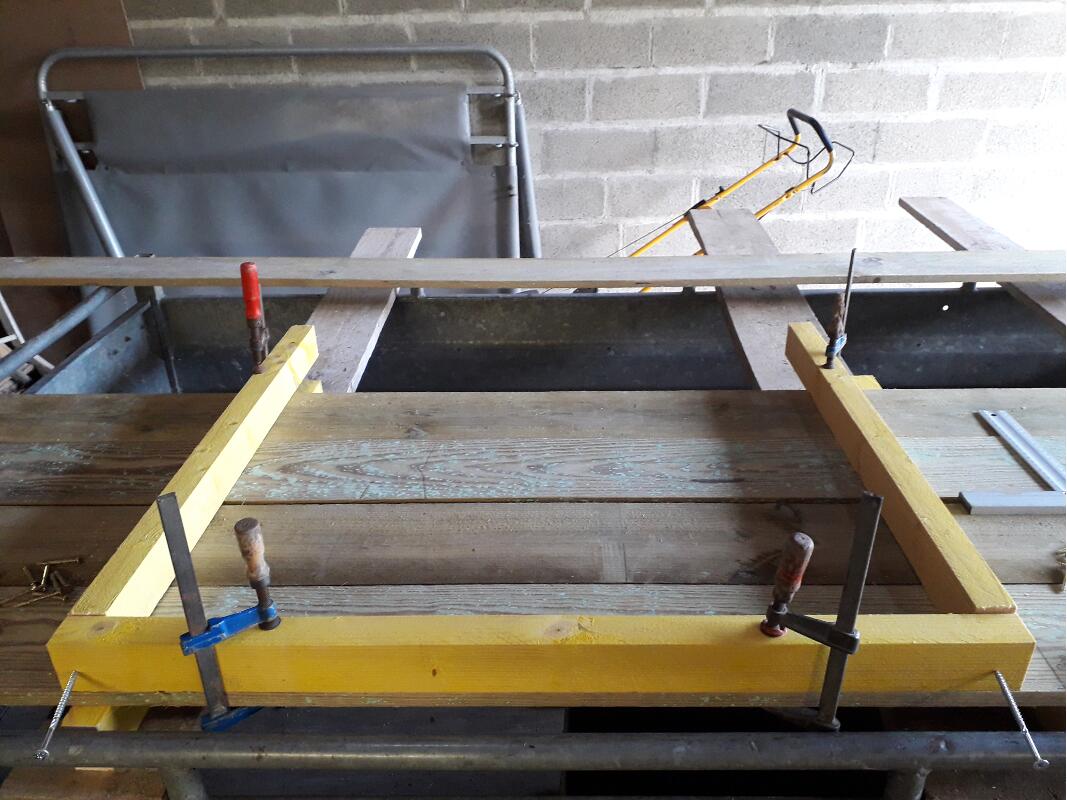

2 - Mise en place des tasseaux d'un côté.

Positionner les tasseaux sur les lignes de références.

Devant: 1 tasseau de 860 (largeur du panneau)

Gauche: 1 tasseau de 720 (pied)

Droite: 1 tasseau de 720 (pied)

Vérifiez les côtes et les équerrages, et bloquez les tasseaux avec 4 serres-joints.

Centrez une vis torx T30 100 x 6, et vissez tout droit jusqu'au serrage du tasseau.

3a - Assemblage du panneau.

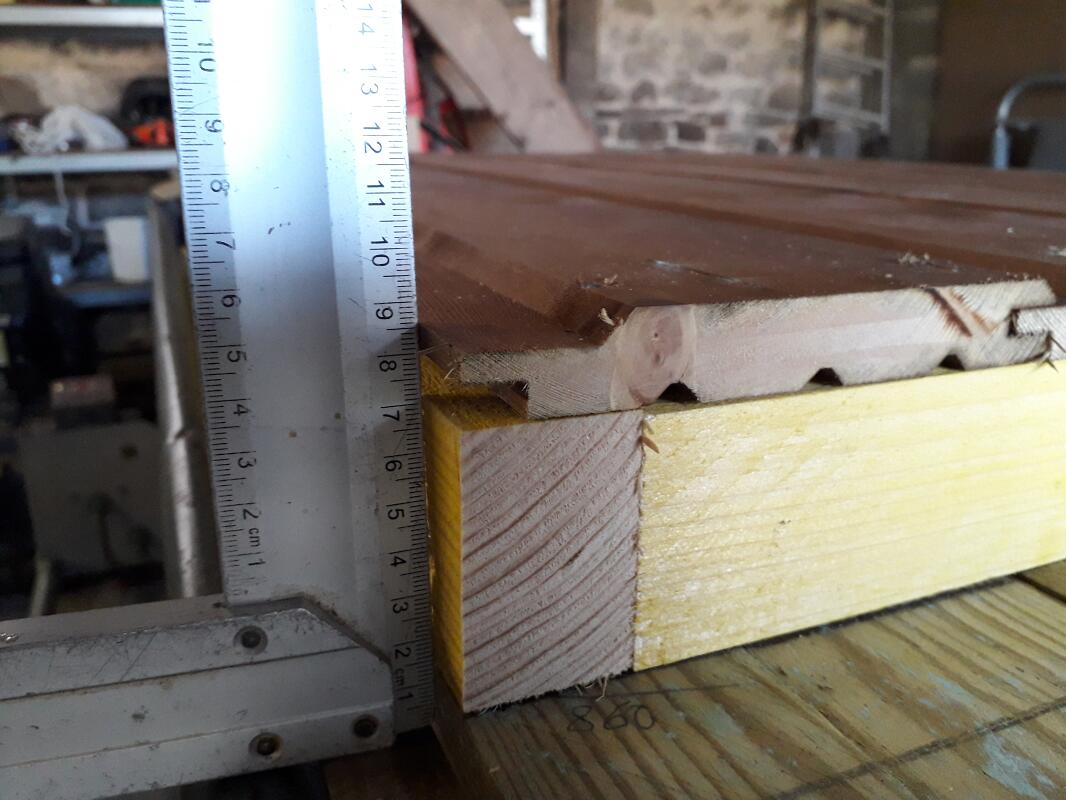

Positionner la première lame de bardage Montana dans le plan du tasseau, vérifiez l'alignement de chaque côté et fixez là, de chaque côté, avec 2 vis de 5 x 50, à 25 mm du bord.

Puis emboitez et positionnez les 4 lames suivantes. Lorque les lames sont en place, bloquez la dernière avec un serre-joint de chaque côté.

3b - Assemblage du panneau.

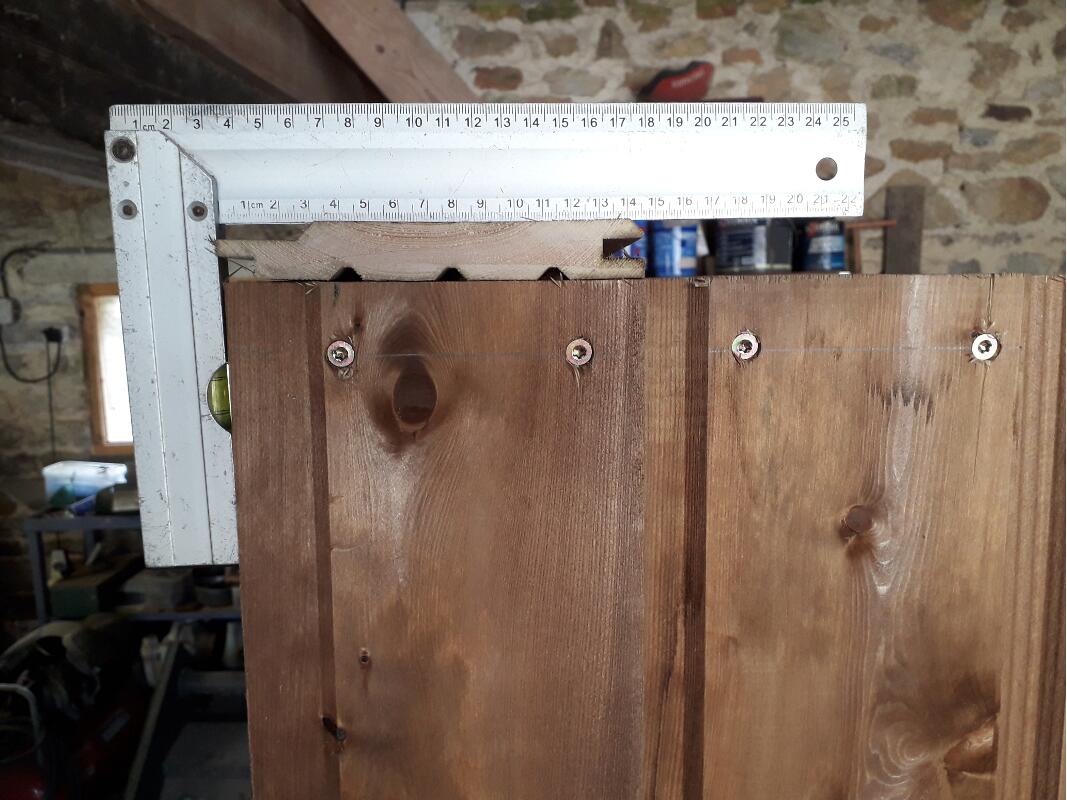

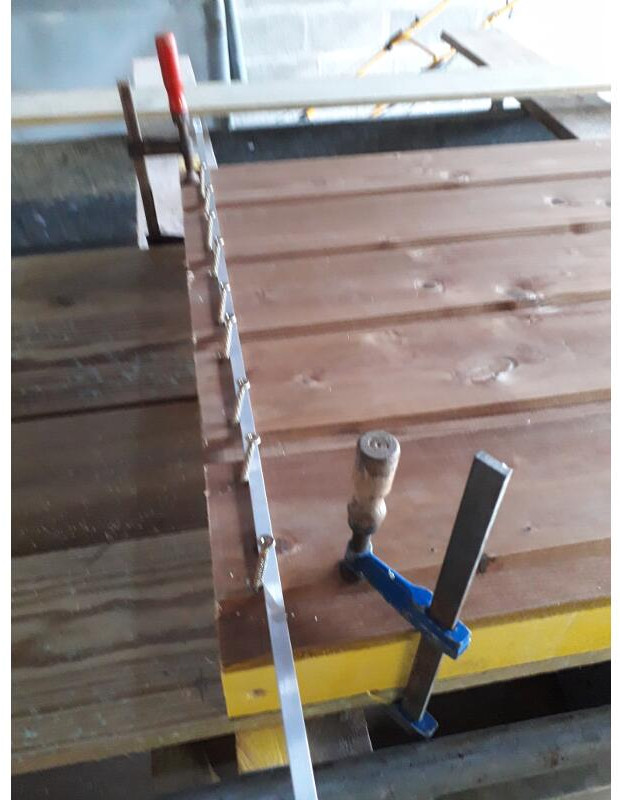

Placez les vis torx à 25 mm du bord (pour éviter de fendre la lame) et vissez légèrement en biais pour récupérer le centre du tasseau, comme indiquer sur la photo ci contre. J'utilise une réglette pour aligner et positionner les vis.

Note: Éloigner la pointe de vis de 2 cm de la rainure d'enboitement pour éviter de fêler la lame.

Réaliser le 2^ème panneau qui constituera l'autre côté de 860 mm.

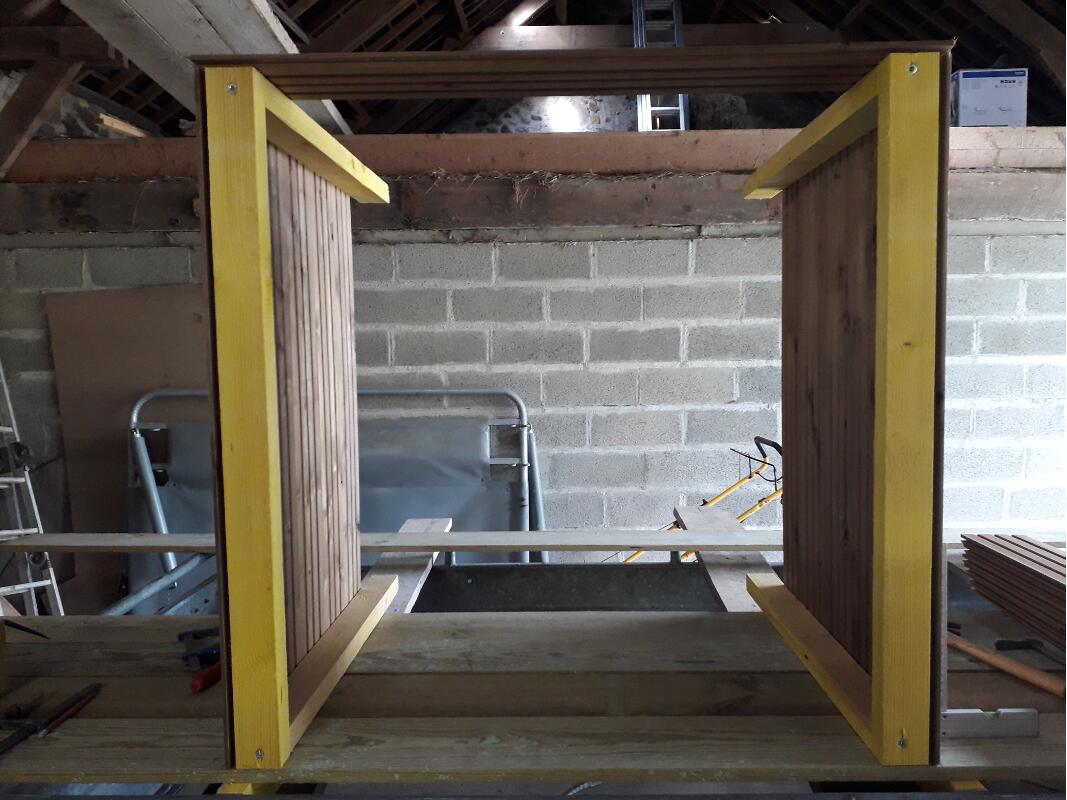

4 - Assemblage face arrière.

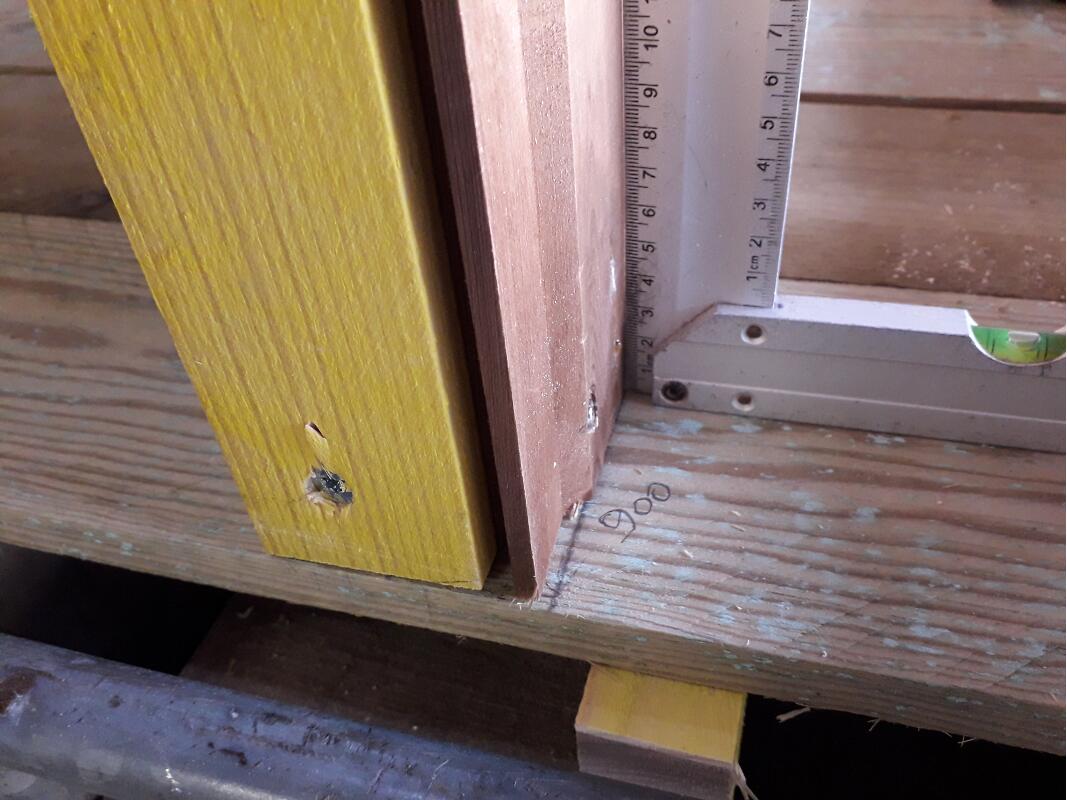

Positionner le premier panneau de 860 mm à droite de la ligne (côte 0).
Positionner le premier panneau de 860 mm à gauche de la ligne (côte 900).

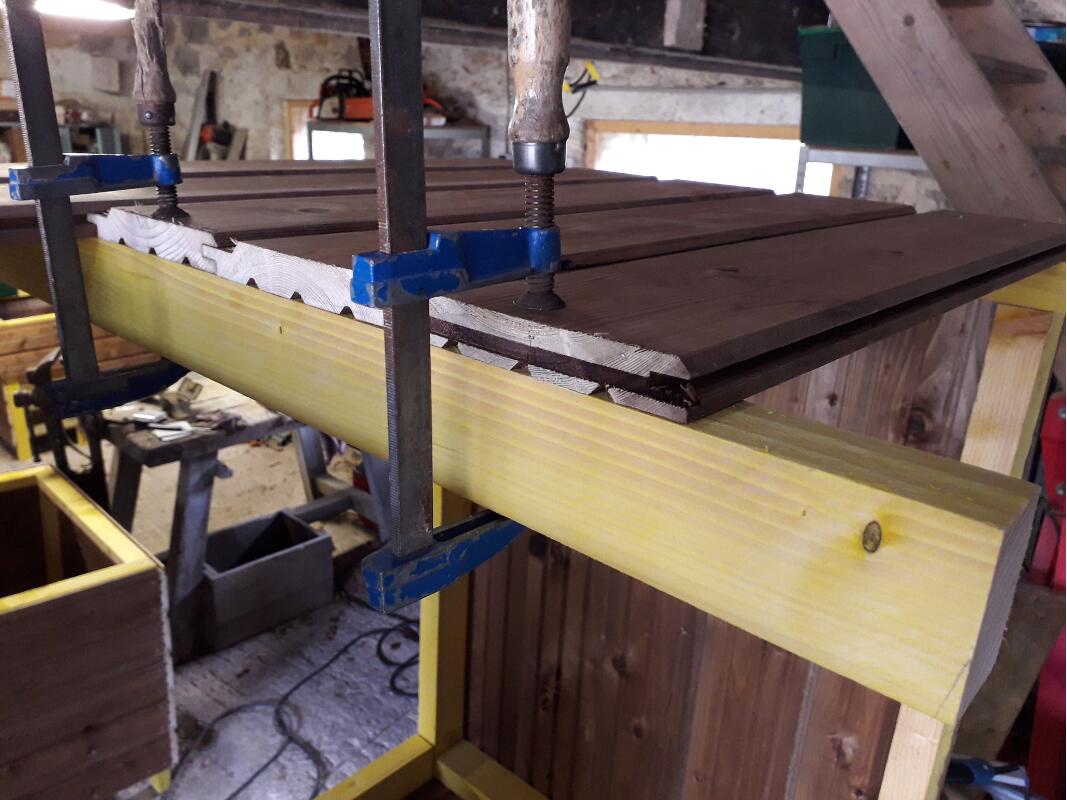

Vérifiez l'équerrage des panneaux, puis bloquer la base avec les serres-joints pour éviter qu'ils bougent pendant le positionnement des lames, posez la première lame puis mettez une première vis de chaque côté, dans le milieu du tasseau, pour la maintenir en place.

Positionnez les 4 autres lames, ajustez, serrez bien chaque lame, et bloquez la dernière lame avec les serres-joints.

Mettez en place les vis alignées sur le centre du tasseau, et vissez.

5 - Assemblage face avant (entrée).

Retourner délicatement la niche et repositionnant chaque côté sur les lignes de références.

=> le premier panneau de 860 mm à droite de la ligne (côte 0).
=> le deuxième panneau de 860 mm à gauche de la ligne (côte 900).

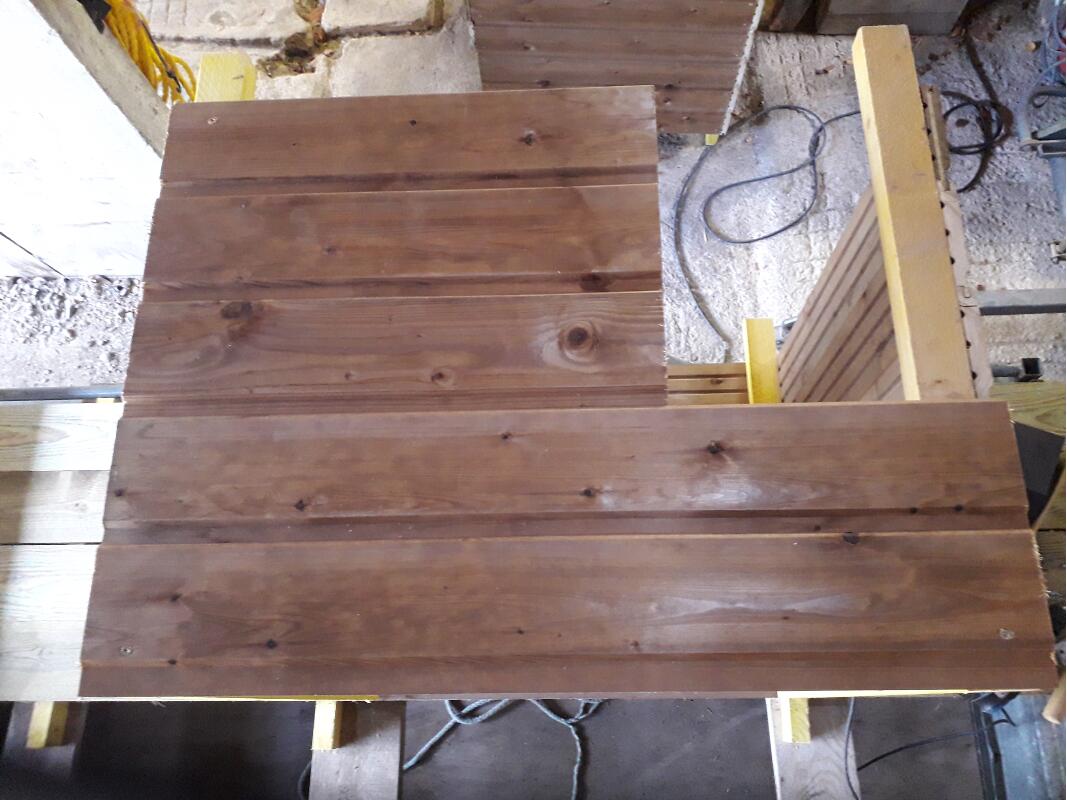

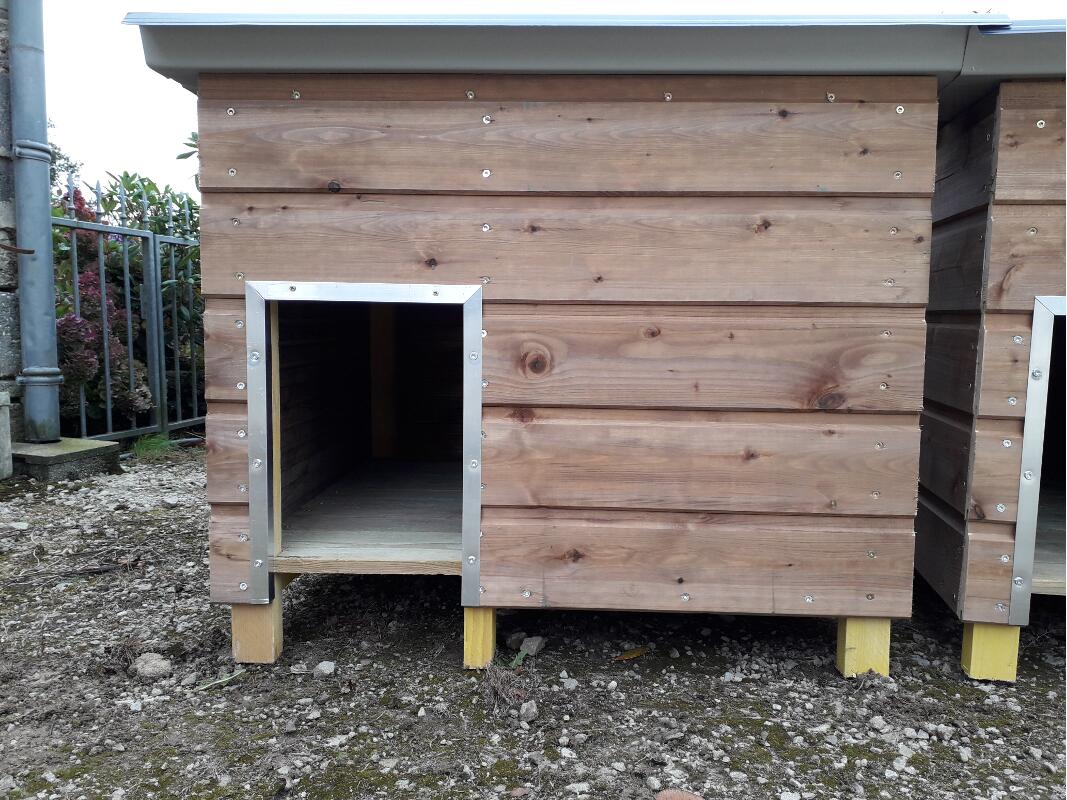

La face avant de la niche est constituée de 2 lames de 900 mm et 3 lames de 570 mm permettant l'entrée dans la niche.

Posez la première lame puis mettez la première vis de chaque côté pour la maintenir en place. Positionnez les 4 autres lames, ajustez. Mettez en place les vis alignées sur le centre du tasseau, et vissez.

Note: Le 5ème pied est fixé plus tard, après la mise en place des renforts hauts.

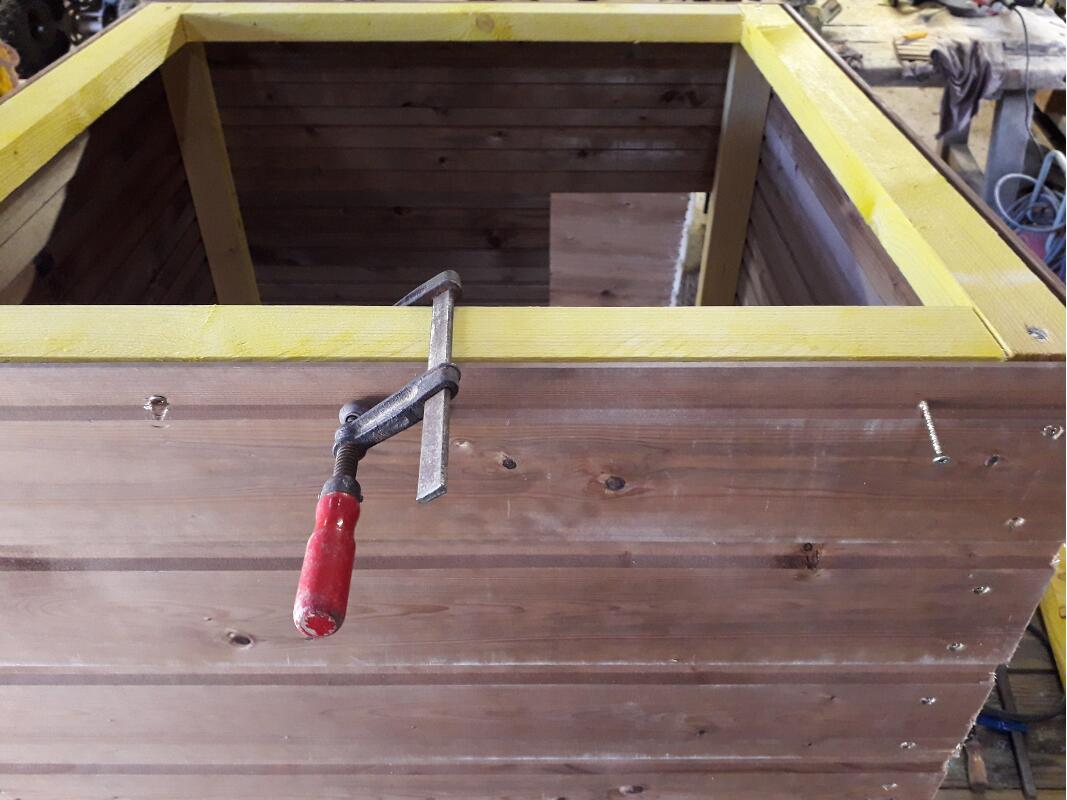

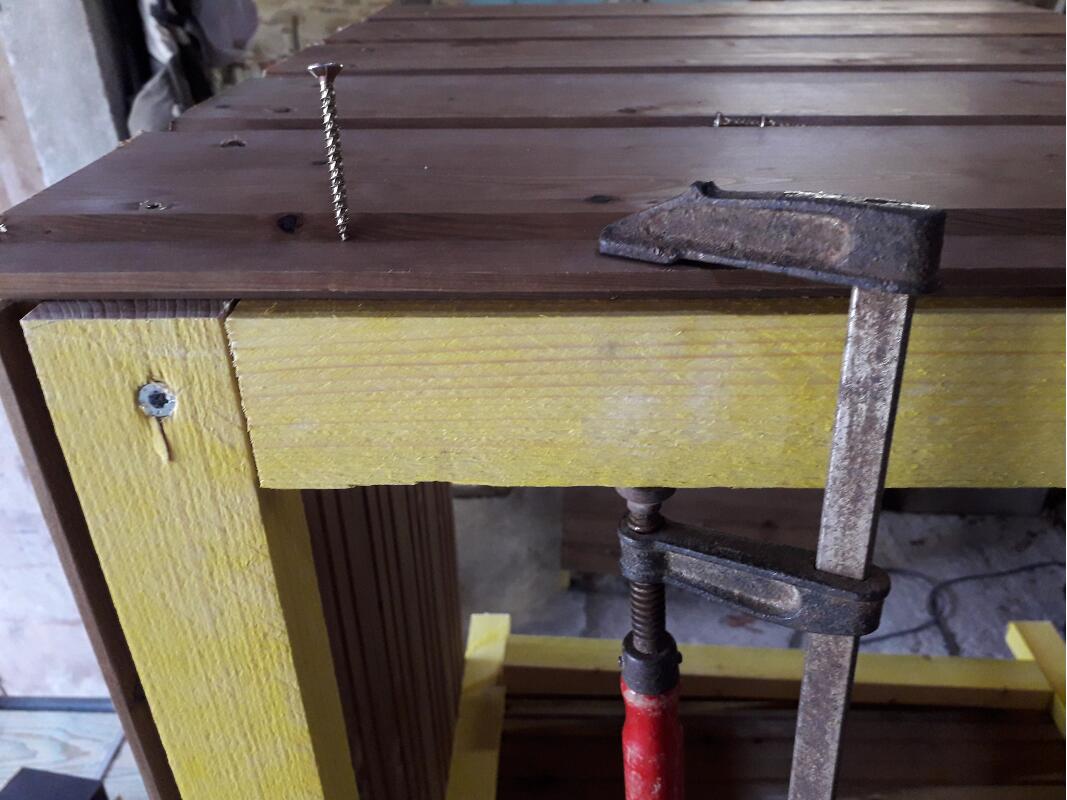

6 - Fixation des renforts hauts.

Positionner le premier tasseau de 744 avec 2 serres-joints et vissez au pied de la nervure avec un peu d'angle pour rejoindre le centre du tasseau. Je mets 4 vis par tasseau.

Idem avec le 2ème tasseau du haut, en face.

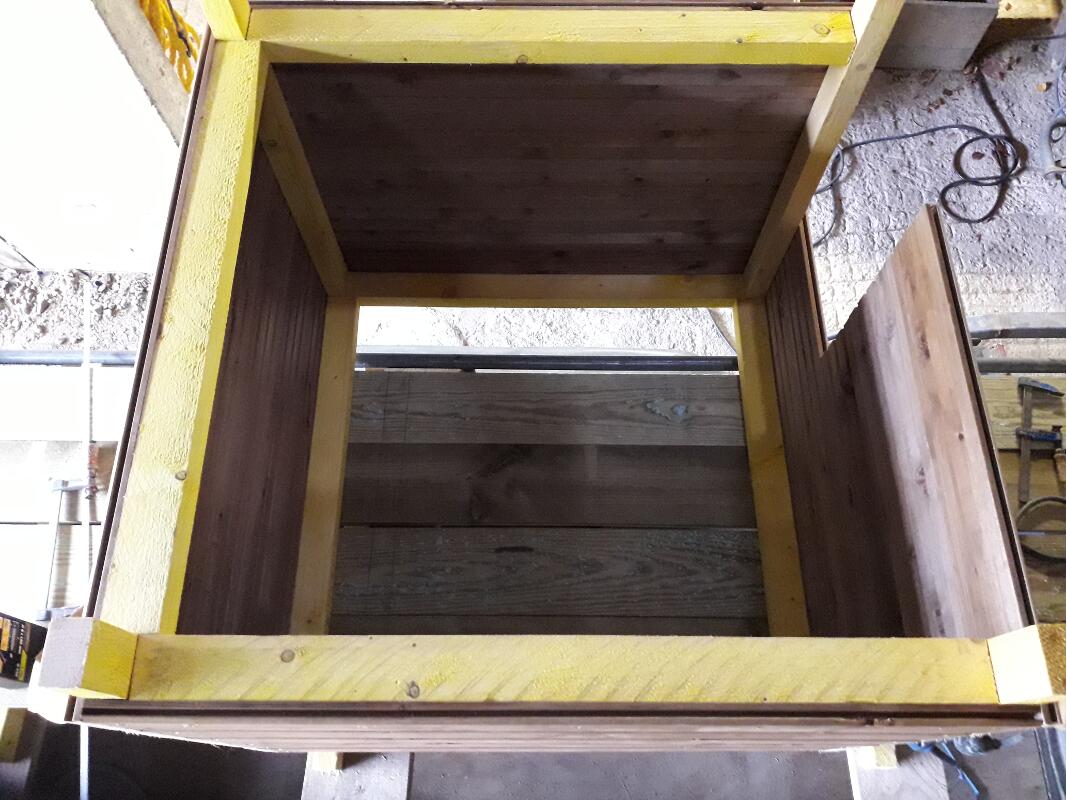

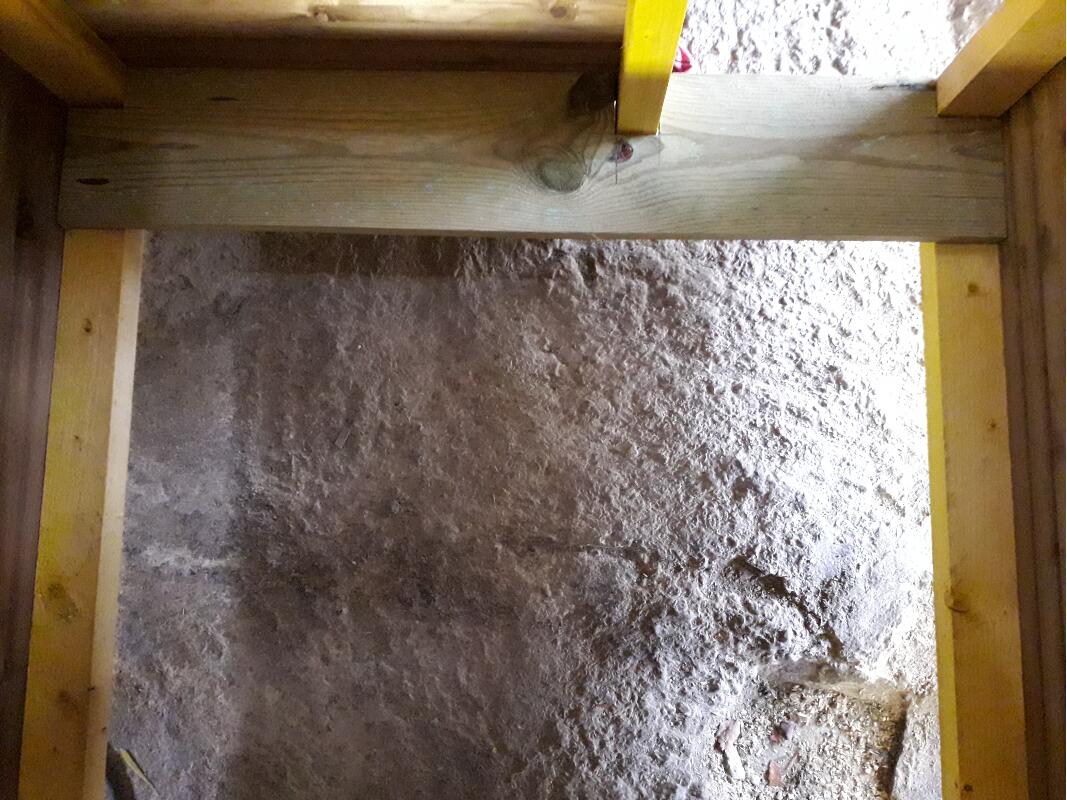

7 - Fixation des renforts bas.

Positionner les 2 tasseaux de 784 mm avec 2 serres-joints et vissez légèrement au dessus de la rainure avec un peu d'angle pour rejoindre le centre du tasseau.

Puis positionner et fixer le dernier tasseau de 744 mm, si vos coupes sont justes, il passe en serrant les 2 pieds.

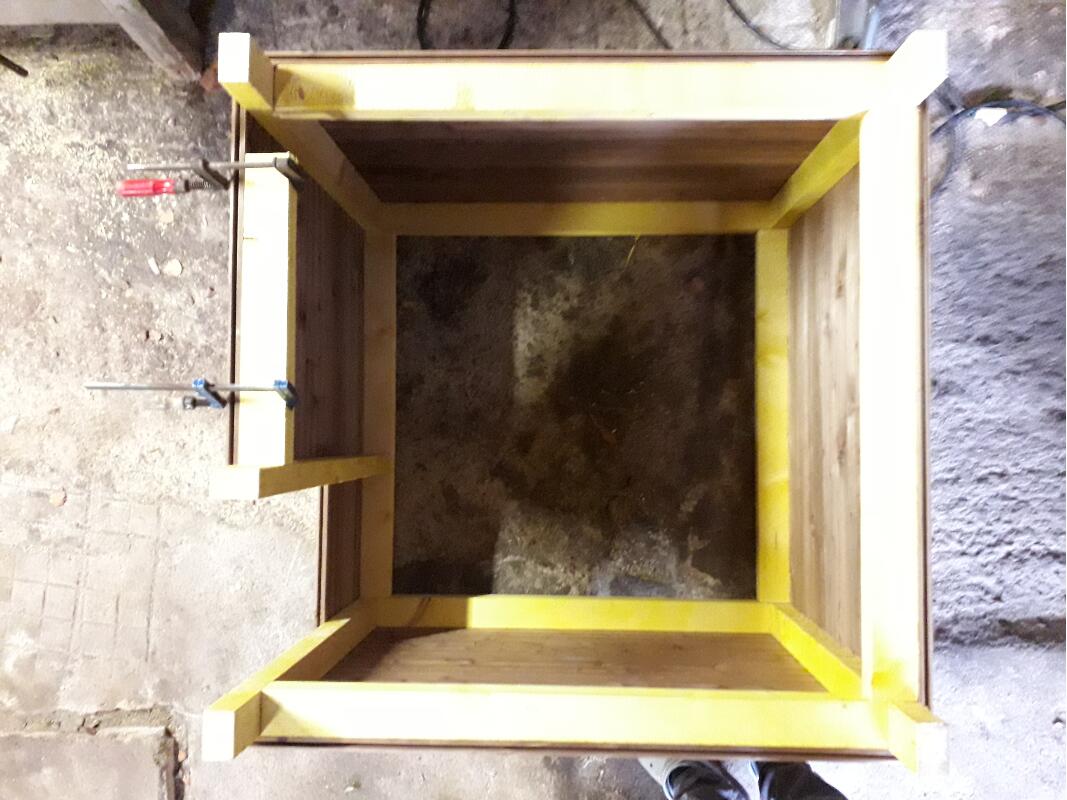

8 - Fixation du 5^ème pied.

Positionner le dernier tasseau de 720 mm avec 2 serres-joints et vissez au centre du tasseau.

Positionnez la chute de tasseau de 400 mm contre le pied afin de terminer les renforts bas.

9a - Découpe du plancher.

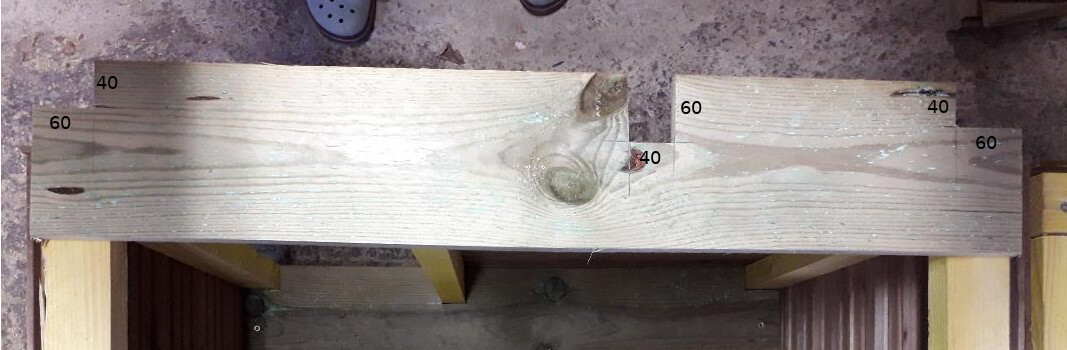

Présentez la première lame de plancher (858 mm) devant les tasseaux et tracez l'emplacement des tasseaux à l'aide d'une équerre, en ajoutant 1 mm de chaque côté pour l'ajustage.

Découpez les encoches à la scie sauteuse, comme sur l'image ci dessous.

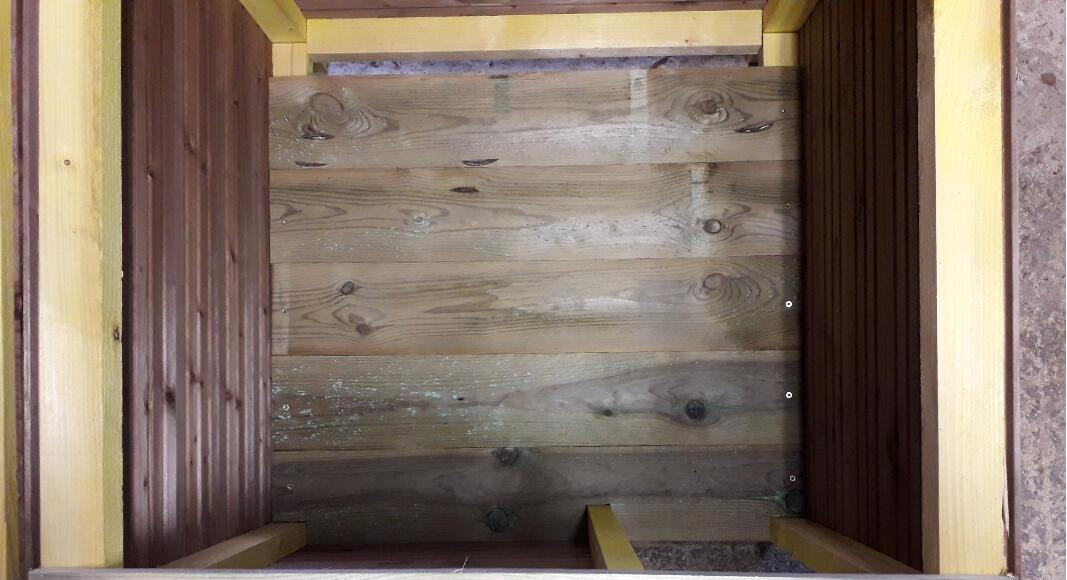

9b - Fixation du plancher.

Présentez et ajustez les lames suivantes. La dernière planche nécessitera une coupe dans toute la longueur.

Fixer chaque planche avec une vis, dans son milieu à 3 cm de la parois.

10a - Découpage du toit.

Le toit fait 1m x 1m. Si vous avez acheté une tôle bac acier de 2m x 1m, il faudra la couper en 2.

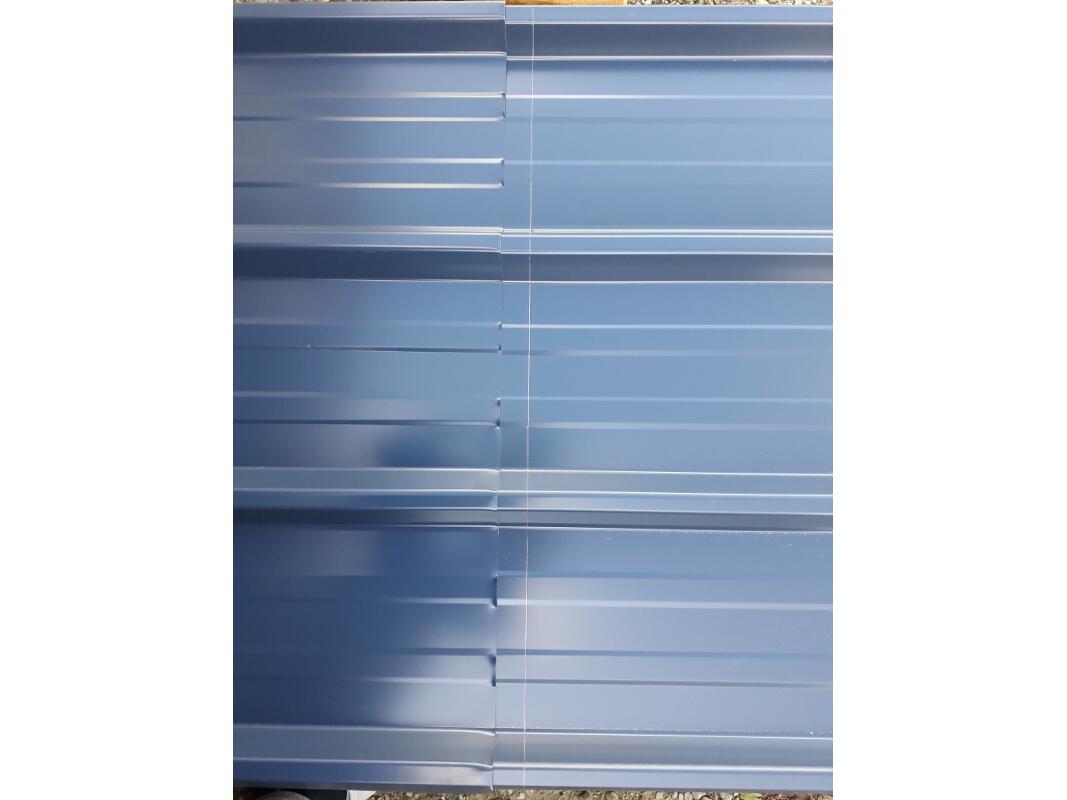

Tracez une ligne à 1m à la pointe à tracer sur toute la largeur.

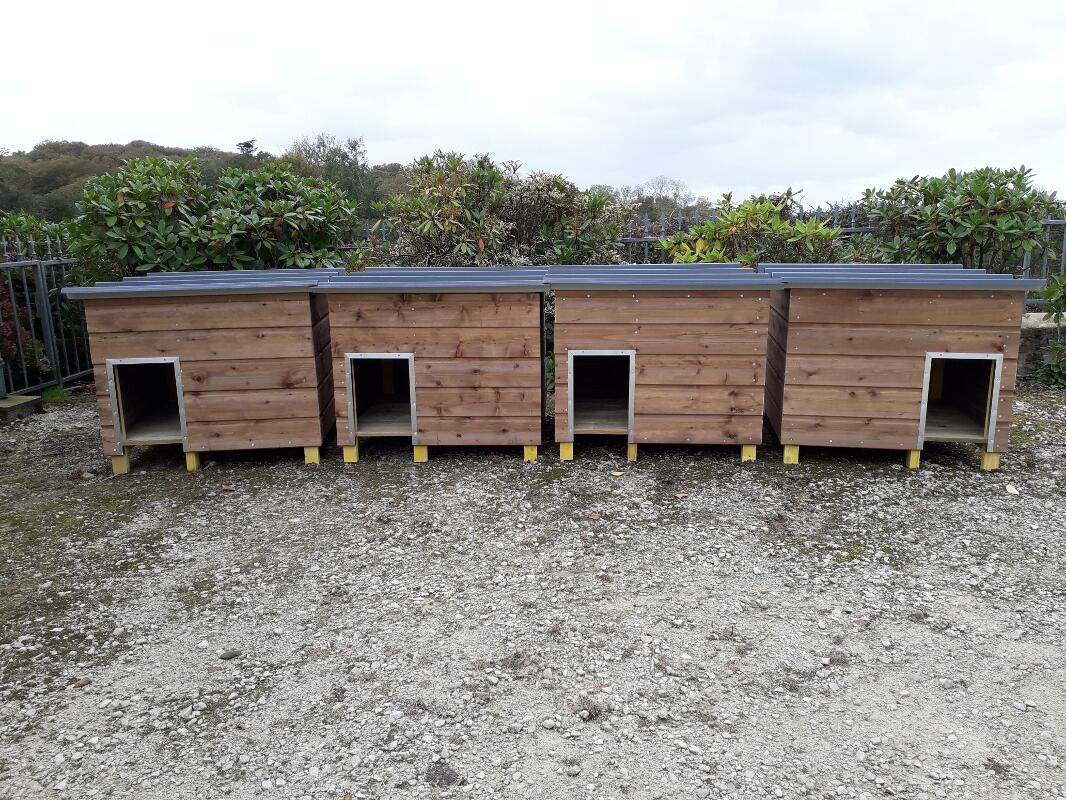

Comme je fabrique souvent un lot de 4 niches, j'utilise la tôle de première coupe pour tracer les autres. Je coupe avec une meuleuse montée d'un disque fin à découper 'acier'.

Note: bien ébavurer la coupe et arrondir (ou couper) les 4 angles pour éviter que les chiens se blessent.

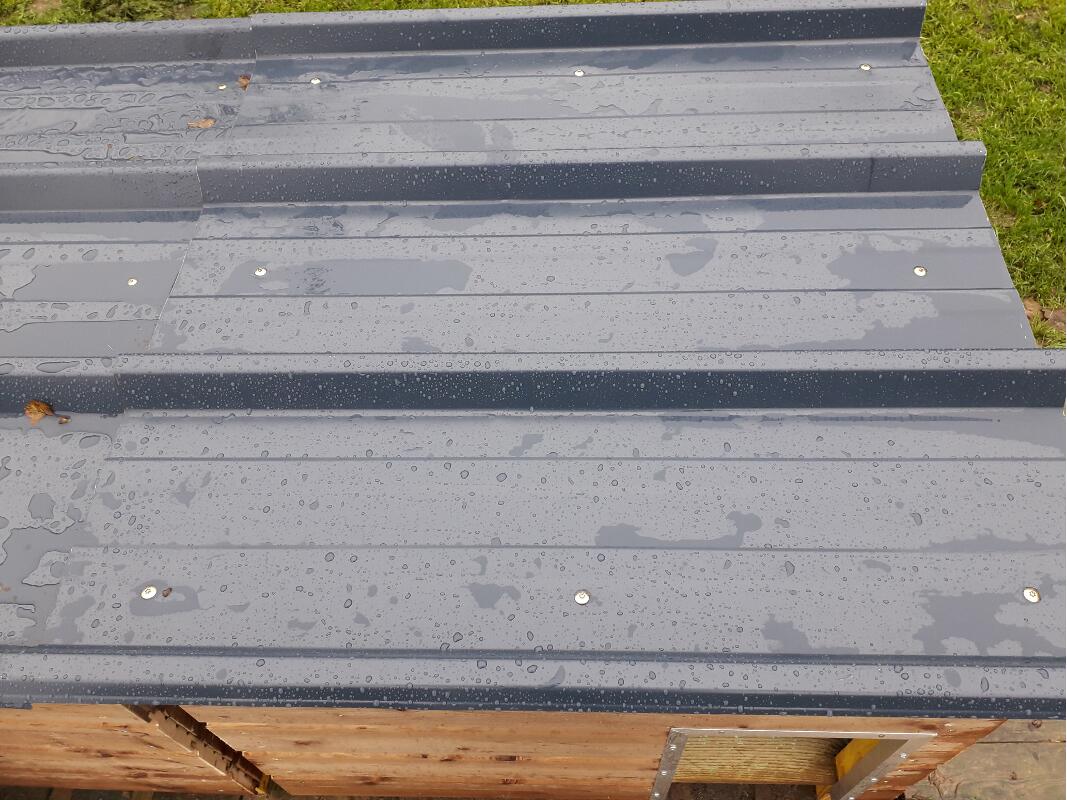

10a - Fixation du toit.

Pour une fixation solide et étanche, j'utilise 9 vis de penture.

Le toit fait 1m x 1m. En le centrant, vous devriez avoir +/- 55 mm de débordement de chaque côté. Repérez le milieu du tasseau du dessous et positionnez la vis de penture.

Note: Attention aux vis dans les quatre coins! vérifiez que la vis de toit ne soit pas au dessus de la vis de 100 vissée dans le tasseau. Il faudra la décaler légèrement.

Il faut donner un bon coup de marteau dessus pour que la pointe de vis perce le toit. Attention les doigts, faut taper fort quand même pour traverser!

Appuyez bien sur la visseuse et vissez jusqu'au bloquage de la vis.
